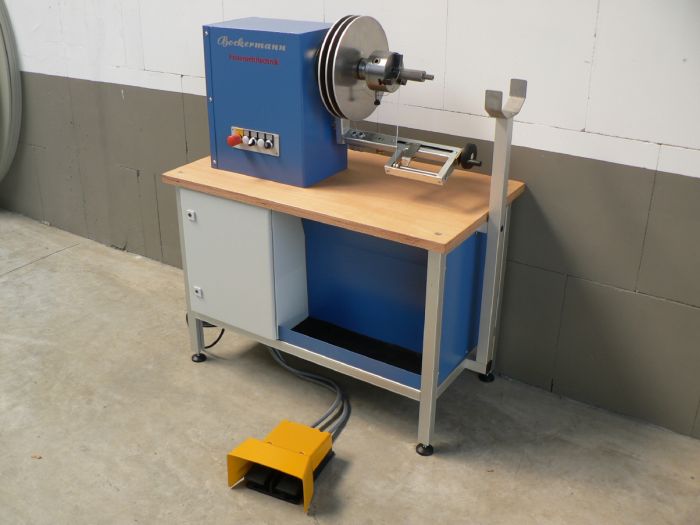

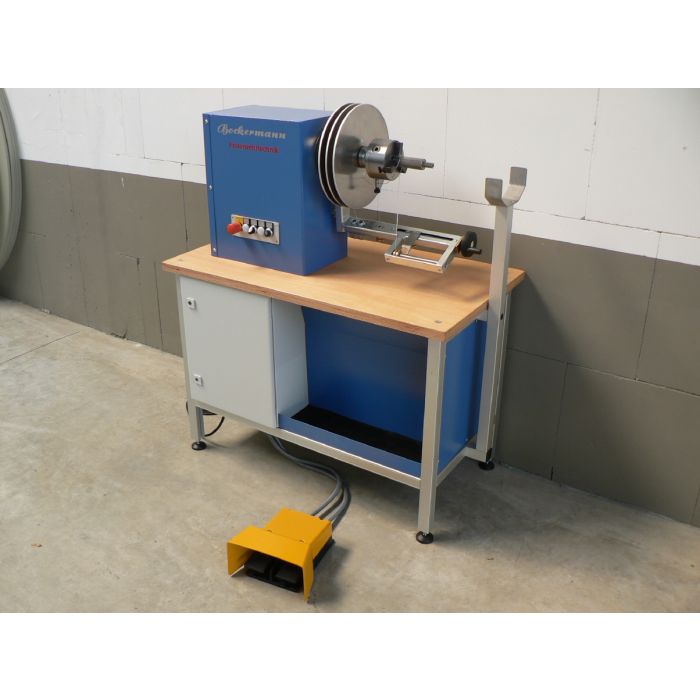

Machine électrique SEM 455 à relier des tuyaux
Machine électrique SEM 455 à relier des tuyaux d’aspiration et de refoulement de grandeurs 25, 55, 75 et 110.
Depuis la bobine de câble, le fil de reliure est enroulé de manière régulière et serrée autour du tuyau par l'intermédiaire d'un bras tendeur et d'un dispositif de guidage. Le dispositif de tension fixe empêche les tuyaux de tourner.
Pour le reliage des tuyaux d’aspiration, un support de tuyau (placé sous le plateau de la table) est à retirer. La commande électrique est montée dans une armoire électrique, placée sous le plateau de la table. La rotation du bras de serrage ainsi que des plaques tournantes avec le fil de reliure s’effectue par l’intermédiaire d’un double commutateur à pédale pour le réglage progressif de la vitesse. Un dispositif d’arrêt d’urgence et un raccord de sécurité antiglisse répondent aux normes de la prévention des accidents (UVV).
Machine à relier les tuyaux SEM 455, composée de:
- Cadre en profilés d’aluminium anodisés de haute qualité
- Moteur avec boîtier de transport
- Mandrin à 3 mâchoires avec serre-câble
- Mâchoires de serrage pour raccords D-C-B-A
- Clé pour raccords
- Disques tournants pour 2 épaisseurs de fils
- Bras tendeur pour fils avec guide pour fils
- Unité fonctionnelle pour le réglage du fil
- Support de tuyau extensible
- Réglage en continu de la vitesse de rotation par pédale double gauche/droite selon UVV
- Plateau de table en hêtre multiplex 830 x 600 mm (pour exécution ST et FT)
- Alimentation électrique avec fiche CEE 16 A, longueur 3 m
- Bobine de fil 1,4 mm / 1,8 mm, galvanisation Carpo
- Kit d’outils
Données techniques:
- Raccordement électrique: 230V, 0,37kW, 50 Hz
- Dimensions (La x Lo x H): env. 700 x 1100 (2200-WB) x 1300 mm
- Poids: env. 135 kg
- Raccordement: prise SCHUKO® 230V
